mini-SSTC on MOSFET iRF840

MadDany

Дата: Понедельник, 13.06.2011, 12:48 | Сообщение # 1

Админ

Группа: Администраторы

Сообщений: 57

Репутация: 1012

Статус: Offline

Эта автогенераторная катушка Тесла с непосредственной обратной связью,была выполнена на базе полевого мосфет транзистора IRF840,с питанием прямо от сети.Несмотря на довольно простую схемотехнику,в начале транзисторы вылетали пачками из за лавинного пробоя и токов КЗ первички.Позже удалось добиться стабильной работы без проблем при помощи RC-цепочки межд истоком транзистора и первичкой.
Параметры катушек следующие:
Первичка:
8 витков провода 1.5 мм,высота намотки 2 см
Вторичка:
1000 витков провода 0.17 мм.Высота намотки 12 см

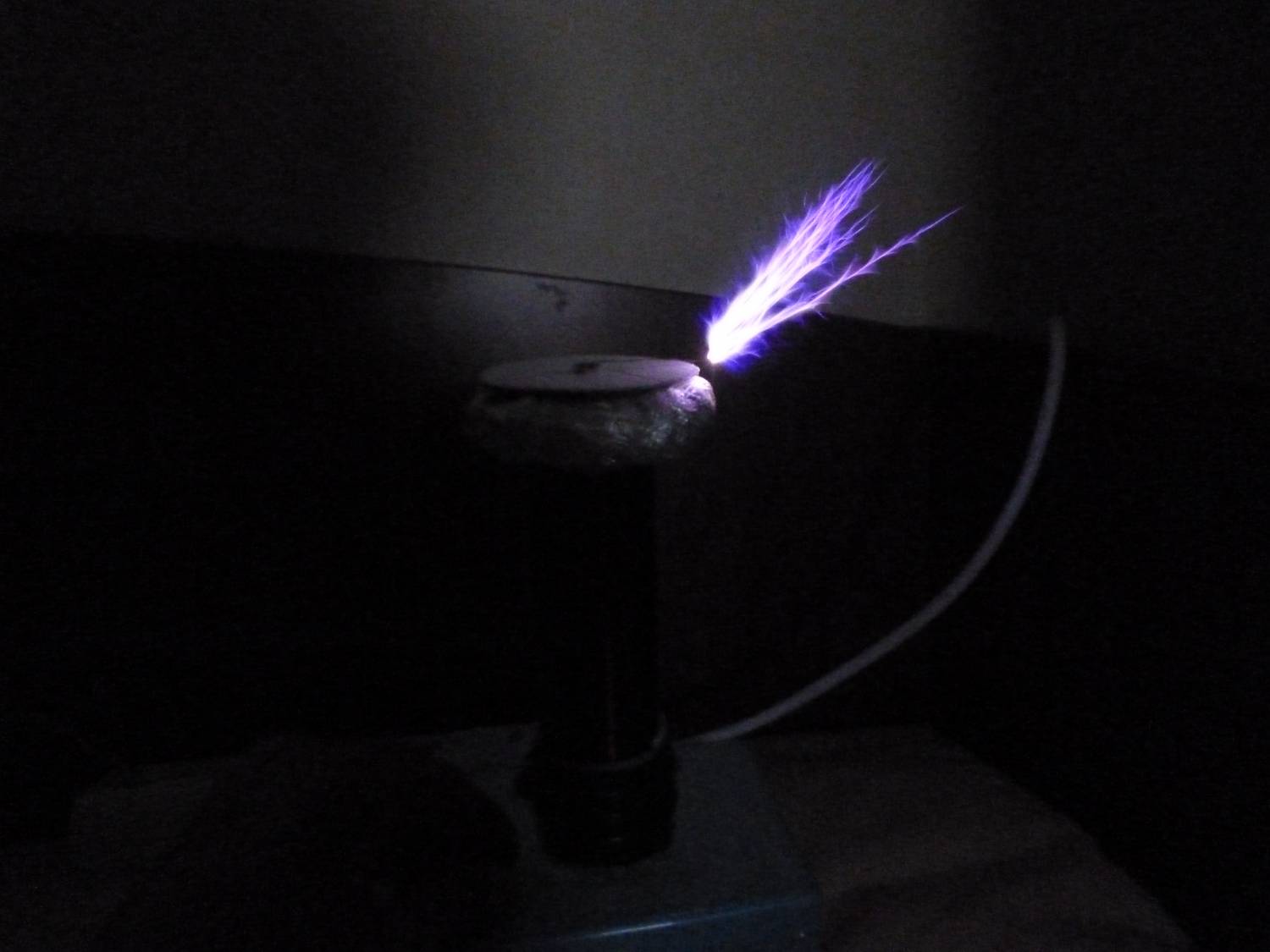

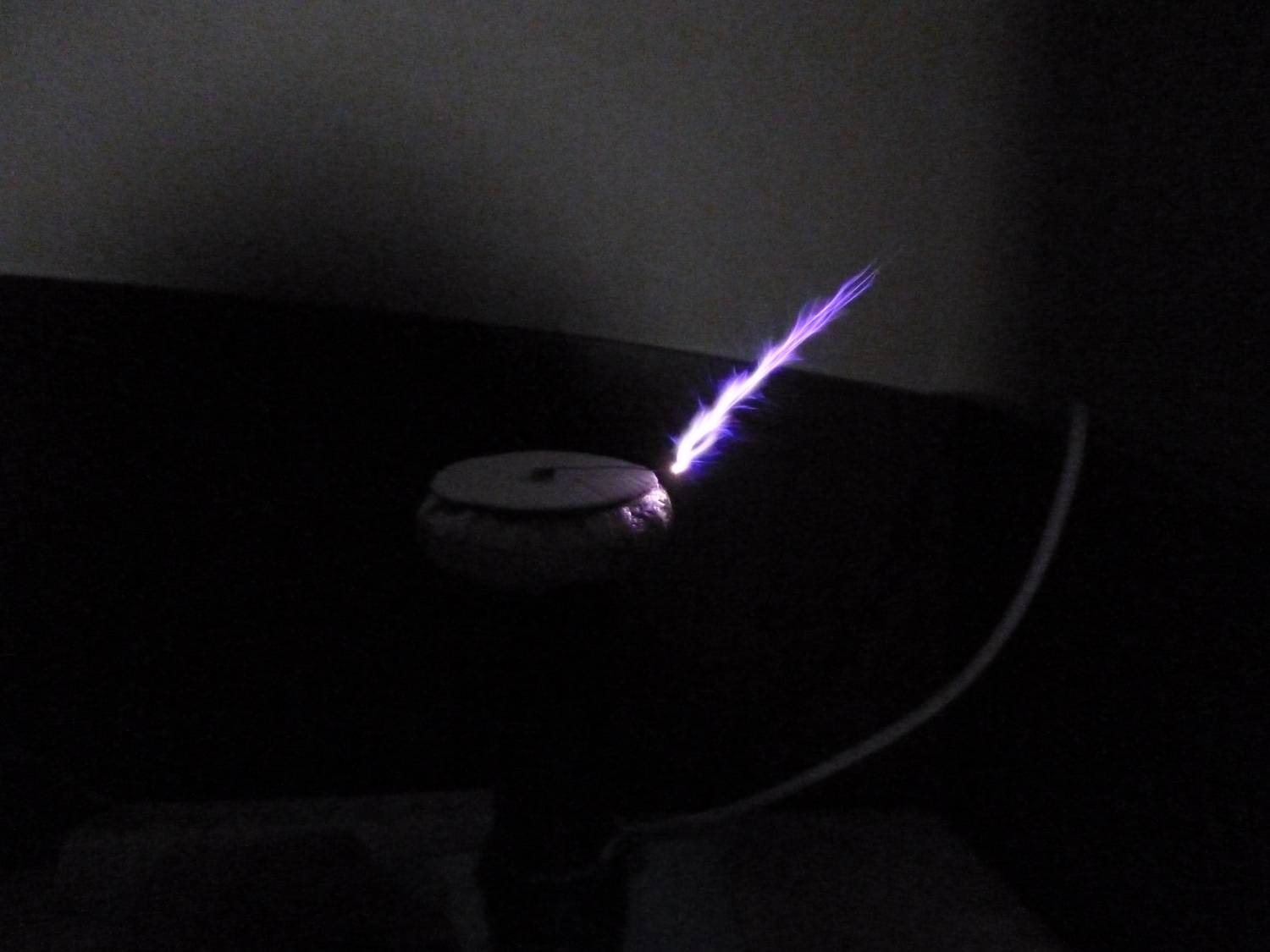

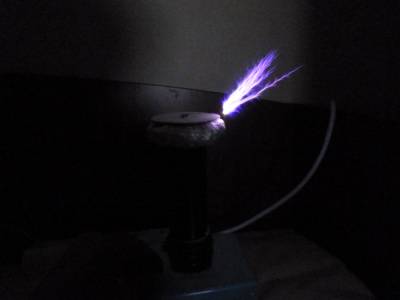

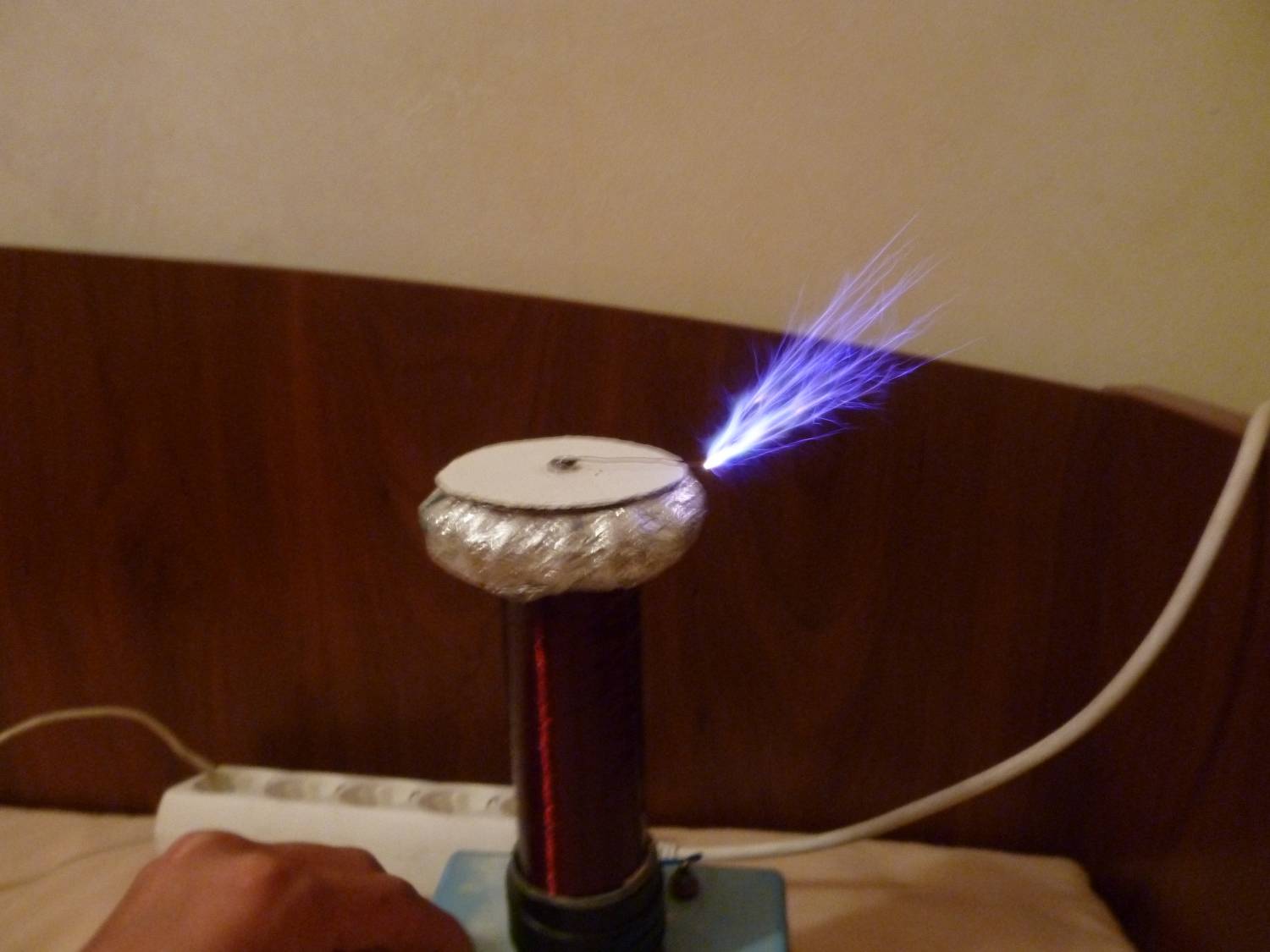

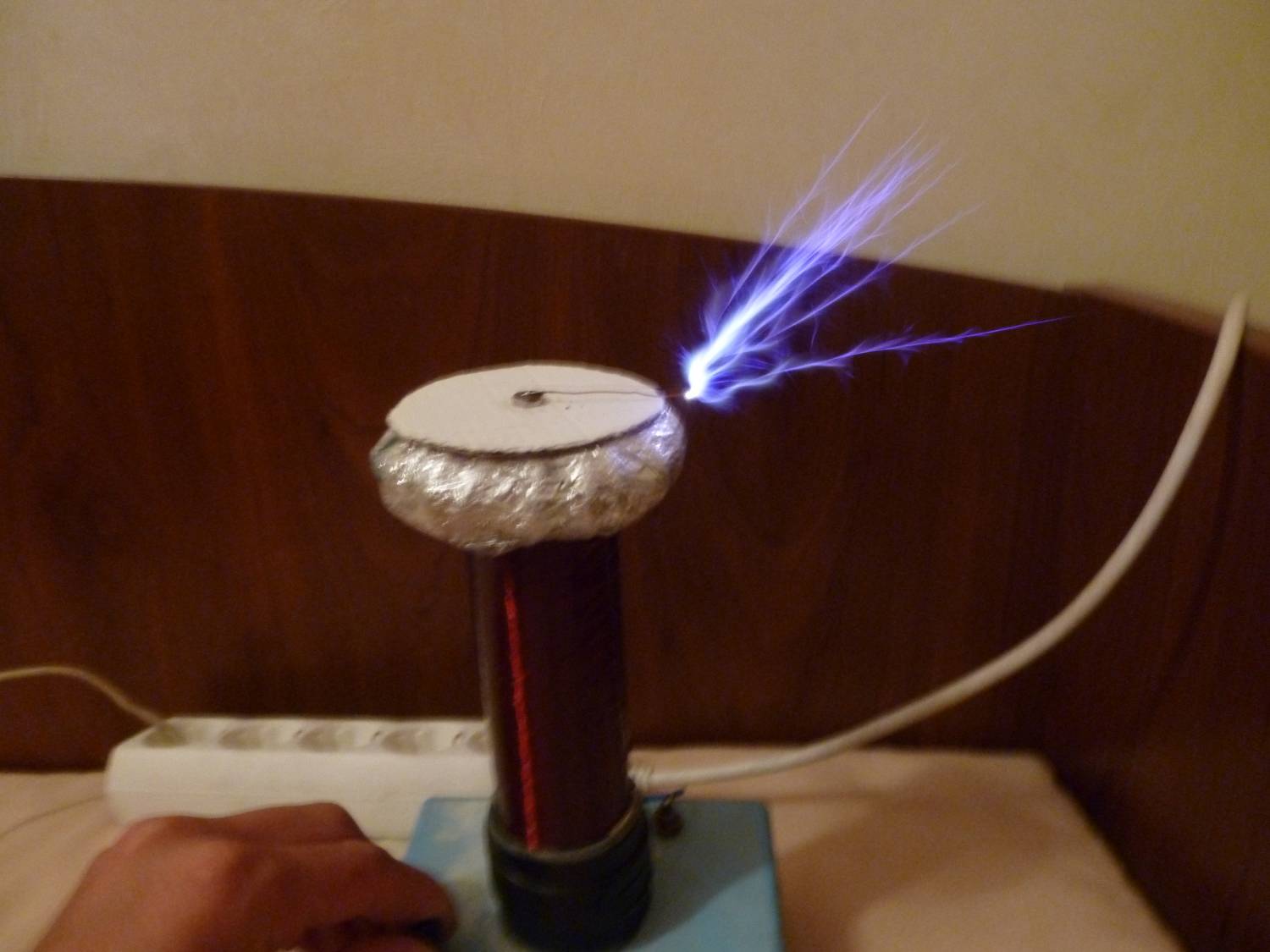

Прикрепления: 4284219.jpg (37.0 Kb) · 0980415.jpg (80.4 Kb) · 8603990.jpg (80.2 Kb) · 2604469.jpg (96.4 Kb) · 7531854.jpg (92.6 Kb)

Хранитель ламп

Danial

Дата: Среда, 24.10.2012, 01:47 | Сообщение # 2

Рядовой

Группа: Пользователи

Сообщений: 1

Репутация: 0

Замечания: 0%

Статус: Offline

Какие диаметры у первички и вторички?
Какой лучше взять диод?
Какова потребляемая мощность установки?
Какое напряжение на выходе?
Какой мощности взять резисторы?
Транзистор сильно греется -- кулер нужен или хватит одного радиатора?
Активное сопротивление зависит от частоты -- непонятно, какой именно дроссель нужен. Подскажите, пожалуйста, индуктивность.
Какой тип конденсатора лучше взять для C2? И на какое напряжение C1?
Я правильно понимаю, что длина разряда порядка 20 см?
Каким образом лучше смонтировать схему? Плата ведь сгорит...
Каковы параметры тора?

VerSus

Дата: Вторник, 27.11.2012, 17:32 | Сообщение # 3

Рядовой

Группа: Пользователи

Сообщений: 2

Репутация: 0

Замечания: 0%

Статус: Offline

суешь синхронный прерыватель и получаешь 20 см стриммера по этой схеме

тесла

Дата: Воскресенье, 23.11.2014, 18:49 | Сообщение # 4

Рядовой

Группа: Пользователи

Сообщений: 1

Репутация: 0

Замечания: 0%

Статус: Offline

Автор первого сообщения пожайлуста ответте на вопрос Danial, мне очень хочется сделать ету катушку.

Добавлено (23.11.2014, 18:49)
---------------------------------------------
Автор первого сообщения пожайлуста ответте на вопрос Danial, мне очень хочется сделать ету катушку.

Zimmer

Дата: Четверг, 12.02.2015, 22:20 | Сообщение # 5

Генерал-полковник

Группа: Заместитель админа

Сообщений: 69

Репутация: 1000

Замечания: 0%

Статус: Offline

Цитата тесла (

)

Автор первого сообщения пожайлуста ответте на вопрос Danial, мне очень хочется сделать ету катушку.

Здравствуйте! Сайт находится в полном запустении, я дуб-дубом в SSTC но вот некоторые данные для сборки. Может быть они Вам помогут.
Ссылка перенаправит Вас на другой сайт, но с статьёй о SGTC http://flyback.org.ru/viewtop....start=0
